帶中控系統的高清混合矩陣主要是由音視頻高清混合矩陣和集中控制的中控系統兩部分組成，高清混合矩陣主要是是負責將前端的信號如：攝像機、攝像頭、視頻終端、PC電腦等；中控系統主要是負責控制高清混合矩陣的切換控制，音響聲音的控制，電源時序器控制，空調，燈光的控制。中控系統這部分我們是采用的模塊化板卡的形式插入和高清混合矩陣。

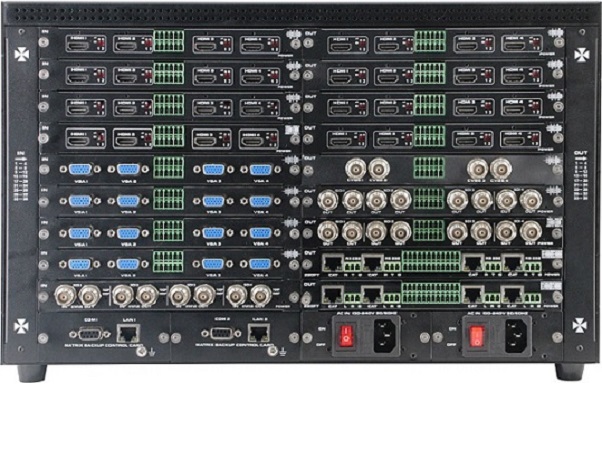

帶中控系統的高清混合矩陣是一款一卡四路的高清混合矩陣，支持多種信號的輸入和輸出，支持無縫切換、支持大屏拼接功能，輸入支持音頻加嵌，輸出支持音頻解嵌，板卡采用的一卡四路設計，主要接口有HDMI,DVI,VGA,CVBS,SDI,網絡接口等，更是可以支持2HDMI和2VGA組合式板卡定制，選擇更多。中控系統部分也是采用板卡的設計和輸出板卡一樣可直接插入到矩陣里面，中控系統主要有有 3 個 7PIN 的可編程雙向復合串行端口，支持 RS-232、RS-422 或 RS-485 通訊協議，傳輸速率可以達到 115200bps，支持 2400～115200bps 間的七種標準速率，支持多種網絡控制協議，除標準 Tcp、Udp、Telnet、Http 協議等，還可任意添加其他通用或私有網絡協議。
