4k60 5進1出無縫畫面分割器

一屏四看，事半功倍：一個顯示屏同時觀看四路信號，大大提高效率；

超高清視覺享受：點到點顯示，幀率無損，支持4K60 UHDMI輸入輸出；

無縫快速切換：5路信號之間切換無黑屏、裂屏

靈活控制，隨心所欲：支持按鍵/IR/RJ45控制方式。

在線咨詢

全國熱線

400-8778-321

產品介紹Product introduction

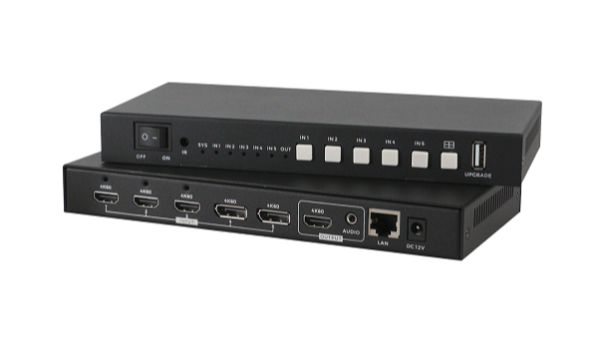

4K60 5進1出無縫畫面分割器是一款高性能的5路超高清HDMI高清信號畫面分割器，可以實現將4路超高清視頻信號同時顯示在同一個屏幕上，用戶可以選擇不同的畫面分割方式，同時5路輸入信號之間切換時可以做到無黑屏無裂屏的快速切換。當4路輸入信號為4K60信號時可以實現點到點的效果，做到真正的點到點幀對幀的無損顯示。本產品支持多種控制方式，用戶可以通過前面面板按鈕，紅外遙控器以及RJ45等方式對設備進行控制。

4K60 5進1出無縫畫面分割器是一款實用性很高的4K60畫面分割器，產品穩定，安裝簡單，控制靈活，可以廣泛應用于游戲、會議、廣播電視、安防監控、證券市場等領域。

配套設備

VPX-501-4K60
VPX-501-4K60

產品特性Product characteristics

01

支持5路HDMI超高清信號輸入，1路HDMI超高清信號輸出；
02

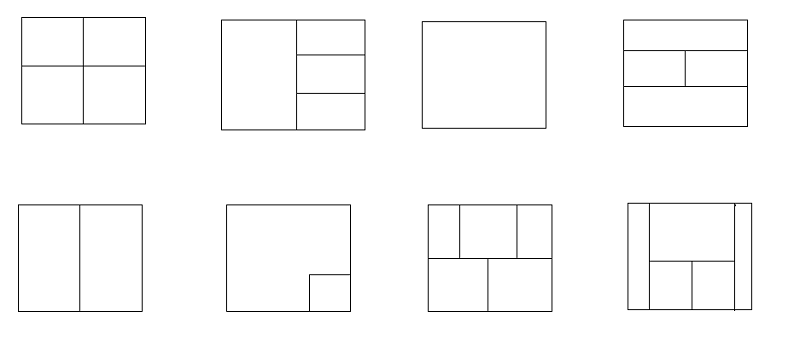

支持單畫面、兩畫面、三畫面、四畫面等多種畫面分割模式；
03

點到點顯示，幀率無損，支持4K60 UHDMI輸入輸出；
04

支持按鍵/IR/RJ45控制方式；
05

輸出端支持音頻解嵌，方便用戶接入音頻系統；
06

支持5路信號無縫快速切換。

產品規格Product specifications

型號	VPX-501-4K60
視頻：
描述	4K60 5進1出無縫畫面分割器

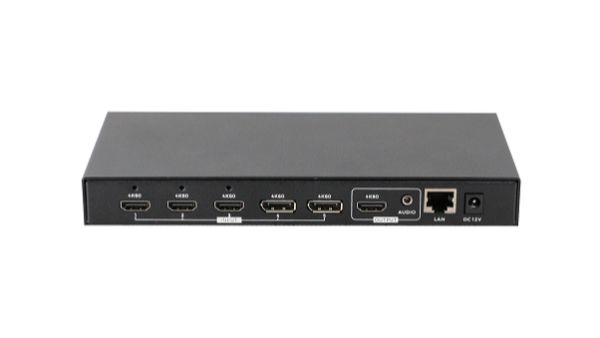

輸入	3XHDMI,2XDP
輸入分辨率	640x480⁸ , 800x600⁸, 1024x768⁸ , 1280x768⁸ , 1280x800⁸, 1280x1024⁸, 1360x768⁸, 1366x768⁸ , 1440x900⁸, 1400x1050⁸ , 1600x1200 ⁸ , 1680x1050⁸, 1920x1200⁸ , 720x480⁸ (480p), 720x576⁶ (576p), 1280x720⁵ (720p30), 1280x720⁶ (720p50), 1280x720⁸ (720p60), 1920x1080² (1080p24), 1920x1080³ (1080p25), 1920x1080⁵ (1080p30), 1920x1080⁶ (1080p50), 1920x1080⁸ (1080p60), 3840x2160⁵ (2160p30),3840x2160⁶ ( 2160p50), 3840x2160⁸ (2160p60) 1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz
輸出信號	1XHDMI
輸出分辨率	1920x1080⁶ (1080p50), 1920x1080⁸ (1080p60), 3840x2160⁵ (2160p30) , 3840x2160⁶ (2160p50) , 3840x2160⁸ (2160p60) 1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz
音頻：
輸入接口	3x HDMI 2XDP
輸入音頻信號	RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0
輸出接口	1 x HDMI;1 x Analog Audio
輸出音頻信號	RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0
控制方式：

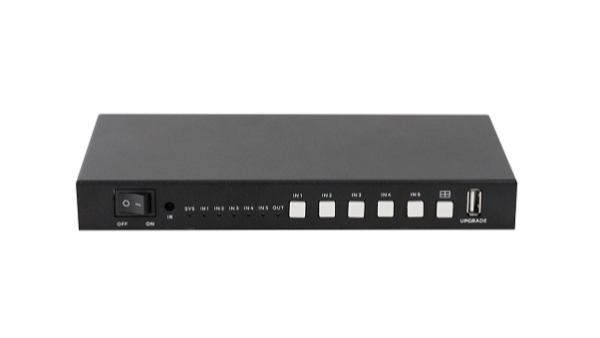

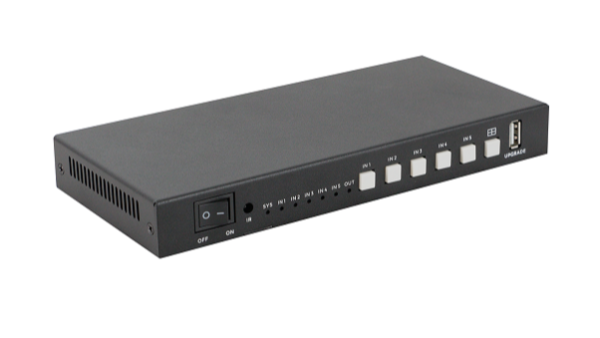

前面板按鈕	IN1: 輸入1口單畫面 IN2: 輸入2口單畫面 IN3：輸入3口單畫面 IN4: 輸入4口單畫面 IN5: 輸入5口單畫面田：直接切換到四畫面模式

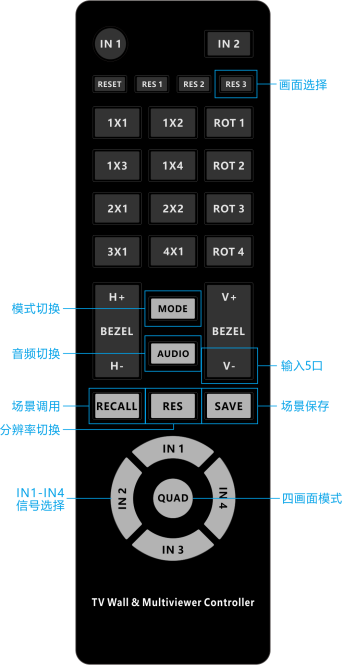

紅外	可以實現按鈕所有功能，同時還可以快速切換
RJ45	DB9串口控制設備
常規參數：
操作環境溫度	0 至 +45°C (32 至 + 113 °F)
存儲環境溫度	-20 至 +70°C (-4 至 + 158 °F)
相對濕度	10% to 90%, 無冷凝
靜電防護	人體放電模式: ±8kV (氣隙放電)/ ±4kV (接觸放電)
電源	12 V 1.5 A DC
電源功耗	7W
產品尺寸	222X105X27MM(不含掛耳)
產品凈重	0.7kg
